圓振動篩的結構組成分析

發布日期：2014-03-28 作者：隆中

各種圓振動篩，不論是座式安裝還是吊掛式安裝，一般由以下幾部分組成：

1、振動體—篩箱

2、隔振—支撐彈簧組（座式安裝）或彈簧吊桿（吊掛式安裝）

3、動力裝置—單軸激振器

4、驅動裝置—異步電動機

5、相關配套附件

懸掛式圓振動篩結構見圖1-1。座式圓振動篩結構見圖1-2。懸掛式圓振動篩的篩箱用四根帶彈簧的吊桿懸掛在廠房的樓板或構架上。篩箱與水平的傾角為，其上固定有篩網和激振器。篩面可以是單層或雙層。激振器的軸承座固定于篩箱側壁。

激振器的主軸7的兩端分別裝有帶偏心重1的帶輪和圓盤。主軸中部也有向一方突起的偏心重，這兩部分偏心重的合力產生振動的激振力，其中在圓盤和帶輪處的偏心重的大小是可調的。偏心重與篩箱在共振情況下的相位關系見圖1-3。

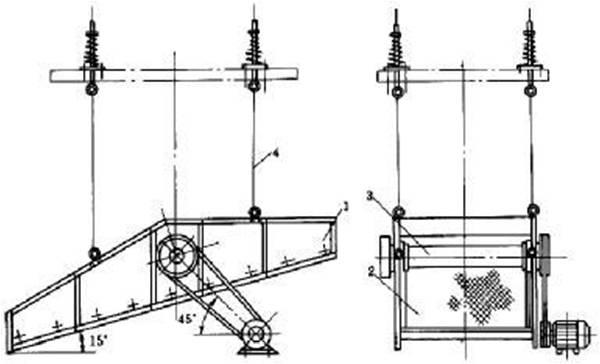

圖 1-1 懸掛式圓振動篩
1—篩箱；2—篩網；3—偏心重激振器；4—彈簧吊桿

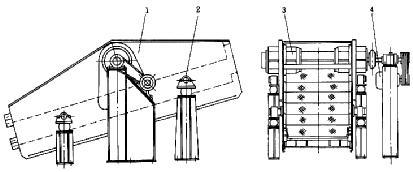

圖 1-2 座式圓振動篩
1—圓振動篩篩箱；2—支承彈簧組；3—振動器；4—圓振動篩驅動裝置
圖 1-3 圓振動篩偏心重與圓振動篩篩箱在共振情況下的相位關系

總結：圓振動篩一般有振動器、箱箱、隔振裝置及傳動裝置等部分組成。各種振動篩具有長方形的篩面，篩面通過特定方式安裝在篩箱內，篩箱及篩面在振動器的作用下做具有特定軌跡的往復式運動，篩面的連續振動使篩面上的料層不斷被拋起、松散和分離，較終達到分ji或脫介的目的。
